Introductie
De afgelopen week heb ik twee heel verschillende, maar allebei even boeiende projecten afgerond. Het eerste project ging om het ontwerpen en realiseren van wieldoppen voor een lichtmetalen velg. Het tweede project betrof een Rive hengelsteun voor op een viskist, als vervanging van een steun die kapot was gegaan. In deze blog neem ik je graag mee in het proces van beide projecten – van scannen tot het uiteindelijke resultaat – en laat ik zien hoe je met de juiste voorbereiding en tools tot een professionele afwerking komt.
Wieldoppen voor een lichtmetalen velg
1. Scannen van de bestaande vorm
Voor dit project begon ik met het zorgvuldig scannen van de bestaande wieldop, zodat ik de precieze vorm en details digitaal kon vastleggen.

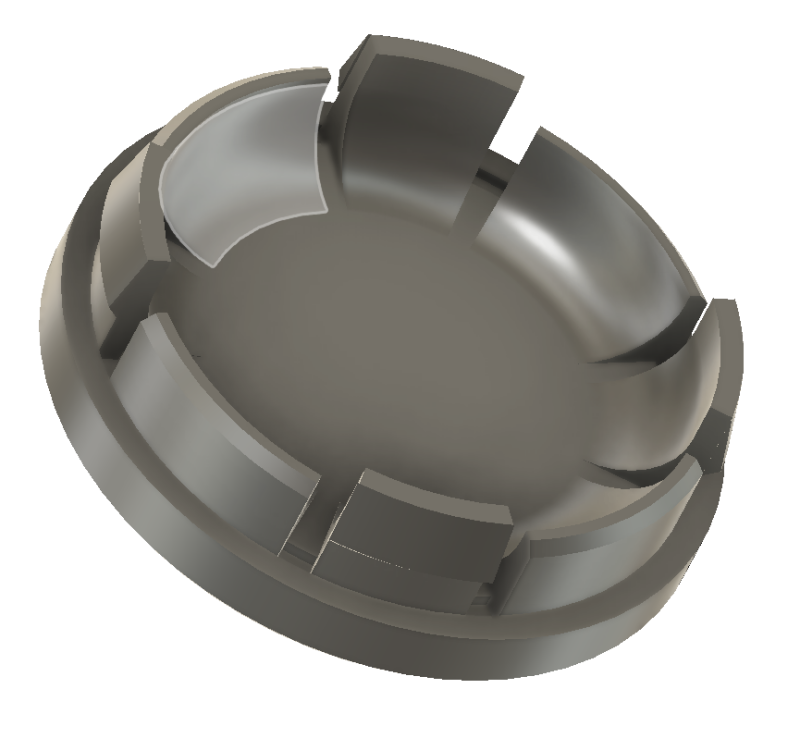

2. Digitaal tekenen en optimaliseren
Met het 3D-model voor handen kon ik de wieldop digitaal nabouwen, optimaliseren en vervolgens voorbereiden voor productie. Hierbij lette ik onder andere op de dikte van de materialen, bevestigingspunten en het gewenste uiterlijk.
3. Het eindresultaat
Na het tekenen en optimaliseren volgde de realisatie van de wieldoppen. Het eindresultaat mag er zijn: de wieldoppen hebben een moderne look, zijn stevig en passen perfect op de lichtmetalen velg.
Rive hengelsteun voor op een viskist
1. Scannen en samenstellen
Net als bij de wieldoppen startte ik met het scannen van de oude, kapotte hengelsteun (of een vergelijkbaar onderdeel), zodat ik de vervangende steun nauwkeurig kon namaken. Door meerdere scans te maken en samen te voegen, kreeg ik een compleet beeld van het oorspronkelijke ontwerp.
2. Samenvoegen van meerdere scans
Om een zo volledig mogelijk 3D-model te krijgen, maakte ik meerdere scans vanuit verschillende hoeken. Deze scans werden daarna samengevoegd (gemerged) tot één compleet en nauwkeurig 3D-model van de steun.
3. Digitaal ontwerp
Na het samenvoegen van de scans werkte ik het model digitaal uit. Het ontwerp moest niet alleen mooi ogen, maar vooral functioneel en stevig genoeg zijn om de hengel veilig te kunnen dragen op de viskist.
4. Optimalisatie en montage
Bij de optimalisatie voor 3D-printen heb ik de clip losgemaakt van de plaat. Zo staan de krachten die op de clip komen haaks op de printlagen, wat de stevigheid aanzienlijk verbetert. Ook zorgde ik voor een goede uitlijning van de bevestigingspunten, zodat de steun stevig vastzit en goed in de kist past.
5. Het eindresultaat

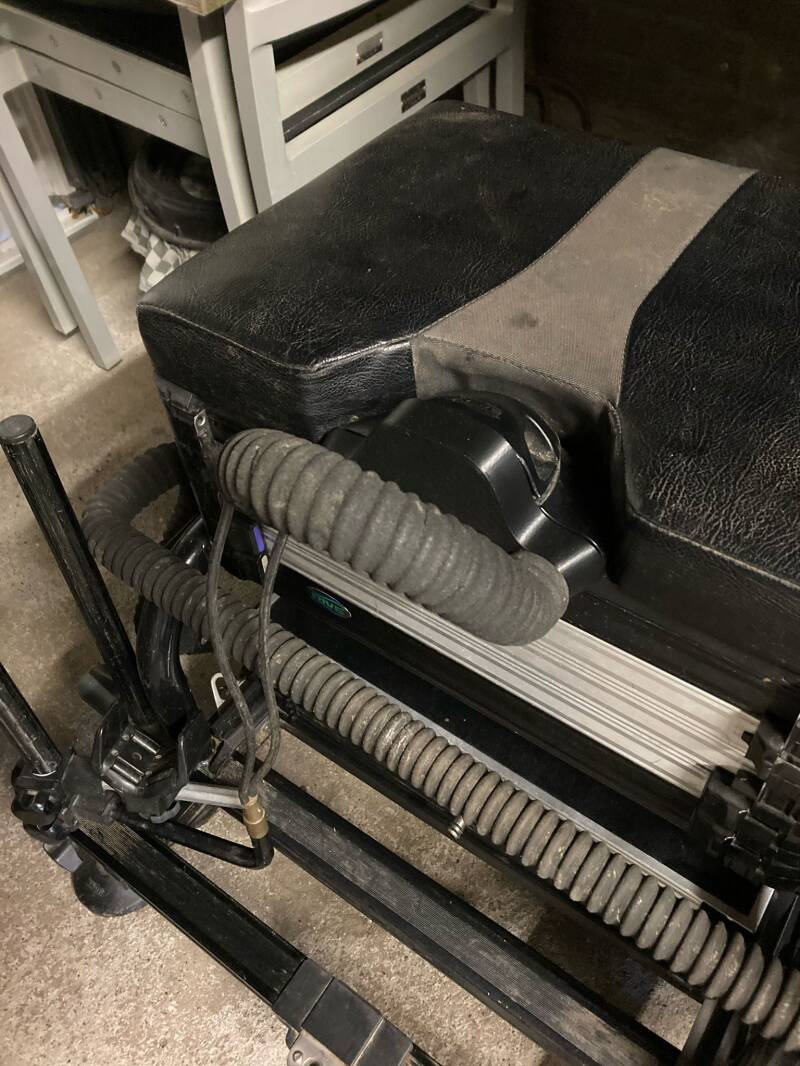

Het eindresultaat is een op een nagemaakte Rive hengelsteun die perfect op de viskist gemonteerd kan worden – en daarmee de kapotte versie vervangt.
